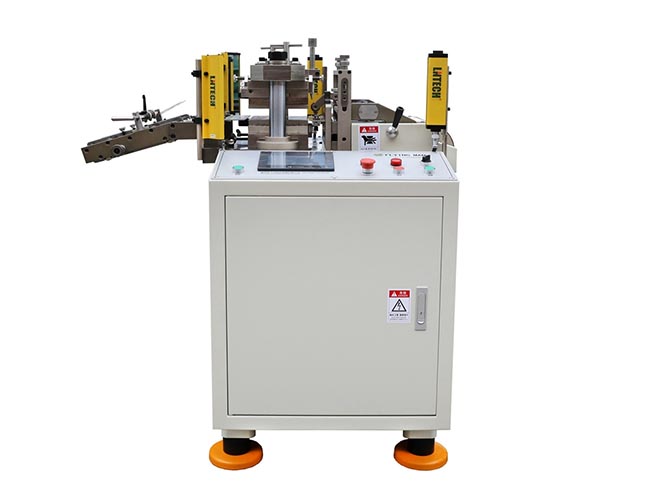

模切機設備

模切機設備產品說明

●模具旋轉移動

用于模具的旋轉和橫向移動，方便沖切有位置要求的產品。間隙抬輥托料：用于二次以上自動套位的沖切加工，方便又高速，300沖/分。

●五金模

五金模是保證高精度自動套沖、快速更換模具、半切免調整的有效手段。模具標準化，互換性高，因此，使用很受歡迎。

●五金模落料孔

落料孔是使用五金模的必要條件，一些難以排廢的產品，可以通過全切，并在下面的落料孔通道內排出。

●排廢裝置

實現與沖切同步的排廢工作，兩組同步托料輥能保證材料排廢時的合適張力，利于廢料的順利排出。

功能特點

· 模切加工業的專業設備，高精度、性能可靠、耐用、安全。

· 輕松實現多次自動套沖，套沖精度達到±0.03mm。

· 實現半切免調整。

· 沖切速度達300spm(MQ260)。

· 五金模具及安裝均標準化，裝載、調整快速。

· 黑白膠等背光模組產品加工的高效、高品質專業流水線。

· 產能高達10000片/小時

技術參數

項目	MQ260
沖裁力	120(kN)
沖切行程	28(mm)
沖切速度	≤300（次/分）
模具高度	115(mm)
深度調節量	±5(mm)
微調方式	全自動電動調節模切深度
沖壓方式	點動/單次/連續/工程
刀模尺寸	240X260MM
模具類型	木板塑膠膜、腐蝕雕刻模、鋼模
材料寬度	260mm 240mm
動力電機	三相異步電機 / 定制伺服電機
送料精度	≤0.2% (步距≥50mm)
送料膠輥	PU/NBR
送料驅動	伺服電機
潤滑	全自動潤滑系統
安全保護	三面光幕+三面PVC防護板
電源	三相380V 15A / 三相380V 30A
機器重量	2600(kg)
氣源	0.55-0.6Mpa
機器外型	長1200×寬910×高1250(mm)
選配項：	MQ260
上收廢組件	可選
下收卷組件	可選
模具旋轉移動組件	可選
全切輸送（活動）PET	可選
跟標模切裝置	可選
防劃傷材料吸附裝置	可選
